فلومتر پکیج چیست؟ و چطور کار میکند ؟

فلومتر پکیج دستگاهی است که برای سنجش دبی و حجم آب ورودی به پکیج مورد استفاده قرار میگیرد ، لذا فلومترها بغیراز دستگاه پکیج توی صنایع مختلف ، دستگاه های مختلف و همچنین برای سنجش دبی سیالات مختلفی مورد استفاده قرار میگیرد .

تشریح کامل اجزای فلومتر پکیج

فلومتر

طبق تصویر بالا اجزای فلومتر رو میبینید که در تمام فلومترهای موجود در بازار این اجزا یکسان هستند و به ترتیب تشکیل شدن از بدنه ،پروانه و سنسور اثر هال که در ادامه به تفسیر در مورد همه ی این اجزا صحبت خواهیم کرد و بررسیشون میکنیم .

بدنه ی فلومتر

بدنه ی فلومتر میتونه از جنس پلیمر یا برنج و هر نوع فلز و پلاستیکی باشه ، و این مورد بسته به نوع فشار و جریانی که این قطعه توی صنعت یا دستگاه مورد نظر باید تحمل کنه انتخاب میشه ، اما هیچوقت امکانش نیست که قطعات اصلی این دستگاه از روش حذف بشه ، و در تمام مدلهای این قطعه نحوه ی کارکرد و قطعات اصلی یکی هستن چه بسا بعضی هاشون دارای نمایشگر دبی و تایمر و خیلی موارد هستن که ازاین نوع فلومترها توی لوازم خانگی و پکیج استفاده نمیشه و تمام فلومترهای کاربردی و مورد استفاده در لوازم خانگی از همین نوع ساده ای هست که داخل پکیج ها ازش استفاده میشه .

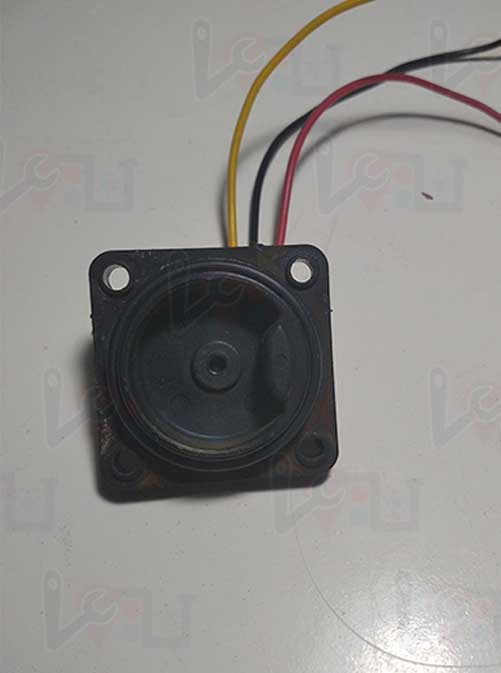

فلومتر پکیج
بدنه فلومتر

پروانه

پروانه ی فلومتر پکیج قطعه ای هست که به واسطه ی عبور جریان آب به حرکت در میاد و باعث میشه تا آهنربایی که روی پره ها هست یا مثل تصویر روبرو روی شافت پروانه قرار داره به سرعت از روبروی سنسور اثر هال که در ادامه توضیح خواهم داد رد بشه و ترانزیستور حساس به مغناطیسی که داخل محفظه سنسور اثر هال هست رو بصورت سویچینگ و پشت سرهم قطع و وصل کنه و این فرمان قطع و وصل مثل یک پالس به برد ارسال بشه و برد دستگاه متوجه باز بودن آب بشه .

فلومتر
پروانه فلومتر

سنسور اثر هال

همینطور که در تصویر مقابل میبینید سنسور اثر هال فلومتر پکیج داخل زائده ی کوچکی قرار گرفته که این زائده دقیقا مقابل آهن ربای پروانه قرار میگیره و حین گردش توربین یا پروانه باعث ایجاد فرایند قطع و وصل پشت سرهم ترانزیستور داخلی سنسور اثر هال میشود و این فرایند دقیقا مثل قطع و وصل کردن پشت سرهم یک کلید میباشد که اگر این کلید رو توی ولتاژ باطری یا مستقیم قرار بدیم و قطع و وصل کنیم باعث بوجود آمدن فرکانس یا پالس میشود و عینا همین پالس هم توی جریان برگشتی از سنسور اثر هال به برد ارسال میشود و برد الکترونیکی ما متوجه باز بودن آب گرم مصرفی میشود و دستگاه رو آماده ی کار میکند.

فلومتر پکیج
سنسور اثر هال

نحوه ی کار کرد فلومترها

نحوه ی کار کرد فلومترها بصورت یکسان و مثل هم میباشد و تمام چیزی که در این باره باید بدونید رو در بالا گفتم اما بار دیگر توضیح خواهم داد آب زمانی که عبور میکنه از داخل بدنه ی فلومتر باعث ایجاد چرخش در پروانه ی اون میشه و به واسطه ی این چرخش آهن ربای روی پره های پروانه پشت سرهم از روبروی ترانزیستور داخلی سنسور اثر هال عبور میکنند و این عبور پشت سرهم و سریع باعث ایجاد فرکانس در ولتاژ برگشتی از سنسور اثرهال به برد میشه و توی دستگاه های مختلف بوسیله ی شدت کم یا زیاد بودن فرکانس متوجه میزان فشار آب عبوری از دستگاه میشه و از این طریق کاملا متوجه میشن که چه میزان آب وارد دستگاه یا خط تولید و هرچیز دیگری شده ولی ما داخل دستگاه پکیج و در فلومتر پکیج ها از این قابلیت برای ماژولیشن شعله استفاده میکنیم ! حالا ماژولیشن شعله چی هست ؟ خب براتون توضیح خواهم داد.

ماژولیشن شعله با استفاده از فرکانس تولیدی فلومتر در پکیج ها

میشه گفت تنها مزیت فلومترها در مقابل فلوسوییچ ها همین موضوع ماژولیشن هست ، همینطور که گفتم چرخش پروانه فلومتر باعث ایجاد یک پالس یا فرکانس میشه پس اگر فشار آب زیاد باشه پروانه ی فلومتر سریع تر میچرخه و در نتیجه پالس و ولتاژ برگشتی بیشتره اما وقتی که فشار آب کمتر باشه خب متقابلا پروانه کمتر میچرخه و ولتاژ برگشتی پایین تره و دستگاه پکیج از طریق ولتاژ مرجعی که توی برنامه ریزی برد الکترونیکی خودش داره متوجه این موضوع خواهد شد و متناسب با همون فرکانس دریافتی شعله ی پکیج رو کم یا زیاد میکنه در واقع بعلت وجود این قابلیت نوسان دمایی نسبت به دستگاه فلوسوییچی کمتره ، یعنی با دریافت فرکانس بالا مثلا فرکانس مربوط به جریان آب بالای دو لیتر در ثانیه شعله رو کم کم افزایش میده و با دریافت فرکانس مربوط به آب پایین دو لیتر در ثانیه شعله رو کمتر میکنه .

تفاوت فلومتر دو سیم و سه سیم

این همه در مورد ترانزیستور داخلی سنسور اثرهال که حساس به مغناطیس هست صحبت کردیم اما این ترانزیستور توی فلومتر پکیج سه سیم قرار داره ولی یک نوع فلومتر از نوع دو سیم هم ما داریم که توی این قطعه به نوعی ساده سازی شده این موضوع یعنی ما اونجا سه سیم داشتیم که سیم مشکی و قرمز ولتاژ مثبت و منفی پنج ولت و سیم زرد سیم فیدبکی بود که پالس رو به برد ارسال میکرد و ما چونکه ترانزیستور و قطعات الکترونیکی توی این نوع فلومتر داشتیم نیاز به مثبت و منفی پنج ولت یا تغذیه داشتیم که اون ترانزیستور و مدارش رو بتونه روشن کنه ولی اینجا ما فقط یک ریدرله داریم که جای سنسور اثرهال قرار میگیره و با گردش پروانه و عبور سریع آهن ربا از جلوی این سنسور تیغه های اهن رباییش پشت سرهم قطع و وصل میشن و باعث ایجاد پالس یا فرکانس میشوند .

معایب و مزیت فلومتر و تفاوتش با فلوسوییچ

از مزیت فلومتر پکیج میتونیم به پشتیبانی از ماژولیشن شعله نام ببریم ولی از معایبش میتونیم به عدم کارکرد در فشارهای پایین آب و گیر کردن پروانه ی اون نام ببریم ، طبق تجربه دستگاه های فلومتری بخصوص فلومترها فرکانس بالا یا پروانه بزرگ با جریان آب زیر دو لیتر در ثانیه بعضا گیر میکنن و بعد مدت زمانی به درستی نمیتونن چرخش کنن و این مورد باعث میشه دستگاه نتواند روی آب گرم مصرفی نتیجه ی مطلوب رو به کاربر بدهد و در صورت وجود سختی گیرهای پلی فسفات بعد از یه مدت زمانی قطعات پلی فسفات بین پره ها گیر میکنن و مانع حرکت اونها میشوند لذا رسوبات و سایر عوامل هم به همین صورت هستند ، اما در خصوص فلوسوییچ ها برخلاف اینکه چون یک کلیده از سیستم ماژولیشن پشتیبانی نمیکنه اما مشکلات کار نکردن در فشار پایین و گیر کردن پروانه رو نداره چون سیستم این قطعه بسیار ساده بوده و طبق توضیحاتی که در مطلب فلوسوییچ داده بودم تنها کافیه که یک قطعه ی ساده ی تفلونی روبروی کلید مغناطیسی این قطعه قرار بگیره و دیگر به دبی و فشار آب کاری نداره .

فلومتر فرکانس بالا و فرکانس پایین

تفاوت این دو با یکدیگر در ابعاد پروانه و انحنای پروانه ی اونها هست به اینصورت که در نوع فرکانس بالا که نمونه ی فلومتر پکیج گلدیران هست سطح مقطع پروانه بیشتر بوده و زاویه ی پره ی اون بیشتر هست پس در این نوع فلومتر آب با دبی دو لیتر در ثانیه فرکانس بالاتری تولید میکند نسبت به فلومتر فرکانس پایین در همان میزان دبی ، و اگر که فلومترهارو جا به جا نصب کنیم اتفاقی که می افتد تداخل در ماژولیشن شعله میباشد که توضیح خواهم داد .

به این صورت که مثلا فرکانس پنجاه هرتز (یعنی پنجاه بار در ثانیه سویچ زنی شود ) در فلومتر فرکانس بالا به معنی آب عبوری یک لیتر در ثانیه میباشد و باید شعله کم شود اما این فرکانس در نوع فلومتر فرکانس پایین چونکه سطح مقطع پره ها کمتر هست و با حجم بیشتری از آب باید به این فرکانس برسه به معنی مثلا سه لیتر در ثانیه میباشد و شعله نیاز به زیاد شدن دارد ، حالا اگر جابه جا بسته شود مثلا فرکانس بالا روی دستگاهی که فلومترش فرکانس پایین بوده اتفاقی که می افتد این هست که زمانی که فشار آب کم هست مثلا یک و نیم لیتر در ثانیه این نوع فلومتر مثلا شصت هرتز فرکانس تولید میکند که با توجه به برنامه برد دستگاه این به معنیه چهارلیتر در ثانیه میباشد و شعله رو بی مورد زیاد میکند و همچنین بلعکس ، بخاطر همی موضوع پیشنهاد میشود به نوع فرکانس بالا یا فرکانس پایین این نوع فلومتر توجه شود.

فلومتر پکیج
فلومتر فرکانس بالا و فرکانس پایین

فلومتر در پکیج تک مبدل و دو مبدل

فلومتر پکیج در نوع تک مبدل در حالت زمستانه با فعال شدن فلومتر پمپ خاموش میشود و هیچگونه شیرموتوری ندارد چونکه مبدل ثانویه و مغزی شیر سه راهی نیاز ندارد ، این نوع از دستگاه برخلاف نوع دو مبدل بعد از فعال شدن فلوسوییچ یا فلومتر پمپ رو غیر فعال میکند و تنها تفاوتش در پکیج های تک مبدل و دو مبدل همین موضوع میباشد.

تعمیر فلومتر

تعمیر فلومتر در صورتی انجام میشود که بدنه ، پروانه و سنسور اثر هال فلومتر پکیج آسیبی ندیده باشند در این صورت میتوان آنرا با مایع تمیز کننده (من) به راحتی تمیز کرد و فلومتر ما به درستی به کار خود ادامه دهد اما نکته حائز اهمیتی که هست اینه که فلومتر و فلوسوییچ اکثر اوقات مدت کوتاهی پس از تعمیر مجدد به حالت اول باز میگردند و بهتر است بجای تعمیر اونها از ابتدا به فکر تعویض باشیم.

عیب یابی فلومتر

تنها عیبی رو که ما میتونیم به فلومتر پکیج نسبت بدیم حالتی هست که دستگاه زمانی که روی زمستانه ویا تابستانه هست با باز شدن شیرهای آب گرم هیچ عکس العملی نشان نده و حتی هیچ اروری هم نده در اینصورت میتوان گفت 99% ایراد از فلومتر و اجزای اون هست و یک درصد ایراد از سیمکشی و برد میباشد .
